卡套式管接头性能良好与它的好结构密不可分

卡套式管接头性能良好与它的好结构密不可分

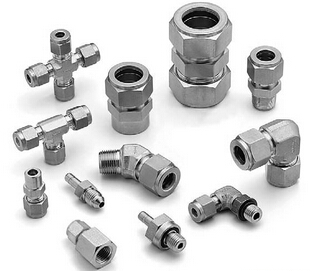

我们了解到卡套式管接头由三部分组成  ：接头体、卡套、螺0母。当卡套和螺母套在钢管上插入接头体后，旋紧螺母时，卡套前端外侧与接头体锥面贴合，内刃均匀地咬入无缝钢管，形成有效密封。

卡套式管接头具有装拆方便。不需焊接和扩管、结构先进、性能良好、重量轻、体积小、使用方便等优点。但是,由于互换性较差,在更换接头体时易引起漏油。以标准的卡套式管接头(G10GB3733.1——83)为例,管接头卡3外锥角36°接头体1的内锥角24°,可保证卡套外锥面后端先接触头体内锥面。旋入卡套螺母4时,在轴向力作用下,迫使卡套刃口切入管子2,形成两处密封:一是卡套刃口切入管子形成密封b,二是接头体24℃内锥面与卡套36°外锥面(切入后形成凸形球面)形成密封c。装配后,液压油在管子内流过而无泄漏。这种管接头一次性装配时,封性能好。

1、卡套式管接头用途：卡套式接头适用于油、气、水为介质的管路系统。适用压力范围：（G）25Mpa，（J）40Mpa。
2、卡套式管接头特点：卡套式接头具有结构先进、性能良好、使用方便、不用焊接、不必将配管扩口，等一系列优点。因此，卡套式管接头已广泛应用于各类机械的液压、气动系统中，但卡套式管接头的卡套制造精度较高，由于工艺复杂，不宜零星小批制造，需专业生产。

3、卡套式管接头结构与工作原理：
卡套式接头主要包括三部分：
（1）具有24°锥孔的接头体。
（2）带有尖锐内刃的卡套
（3）起压紧作用的螺母。
